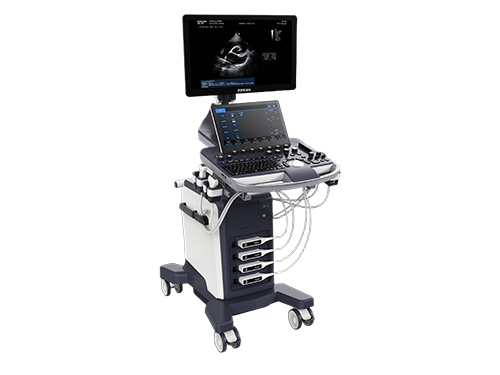

Ветеринарный УЗИ-сканер VETLIGA SV-80

VETLIGA SV-80 —ветеринарный ультразвуковой сканер экспертного класса, разработанный компанией VETLIGA для клиник и центров ветеринарной медицины с повышенными требованиями к глубине анализа, стабильности допплерографии и автоматизации измерений. Данный аппарат подходит для максимально эффективной диагностики как в небольших ветеринарных кабинетах, так и в крупных многопрофильных ветеринарных центрах.

Позиционирование модели

VETLIGA SV-80 предназначен для ветеринарных задач, где базовых и универсальных возможностей уже недостаточно. По сравнению с УЗ-аппаратами среднего уровня, система предлагает более развитые инструменты количественного анализа, расширенный набор автоматизированных функций и повышенную стабильность визуализации при сложных исследованиях — сосудистых, кардиологических, репродуктивных и при работе с низкоскоростным кровотоком.

Платформа обработки изображений uSeed

VETLIGA SV-80 обеспечивает точную диагностику и измерения на основе инновационной платформы uSeed. Формирование изображений происходит с использованием пользовательских метаданных: изображения сохраняются в виде метаданных для последующей обработки с применением технологии параллельных вычислений CPU + GPU. Это многократно повышает производительность системы и частоту кадров при формировании изображения.

Точность диагностики достигается за счёт новейших технологий адаптивной оптимизации, формирующих чёткие и детализированные изображения.

Высокоточные измерения обеспечиваются автоматическим многократным увеличением изображения зоны интереса для прецизионной установки указателя Caliper во вспомогательном всплывающем окне.

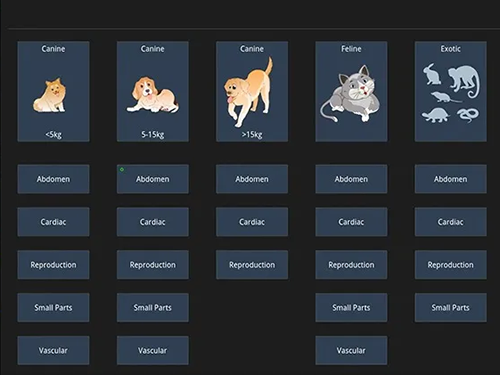

Готовые ветеринарные пресеты

• Предварительные настройки для различных исследований разных видов животных на всех датчиках
• Программируемые настройки с возможностью сохранения в библиотеке
• Ведение базы данных исследований животных
• Встроенный глоссарий для измерений
• встроенные формулы для автоматических расчетов
• Качество визуализации и интеллектуальные алгоритмы

VETLIGA SV-80 оснащён расширенным набором алгоритмов обработки изображения и подавления артефактов:

• One Key Imaging Auto Optimization – автоматическая оптимизация изображения по нажатию одной клавиши.
• eFOV (Extended Field of View) – расширение сектора обзора на конвексных и микроконвексных датчиках; трапециевидное сканирование на линейных датчиках.
• Tissue Specific Imaging (TSI) – оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритмов шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки.
• Tissue Harmonic Imaging (THI) – тканевая гармоника для повышения качества визуализации.
• Frequency Composite Imaging (FCI) – частотный компаундинг для повышения качества за счёт объединения нескольких изображений, полученных на разных частотах излучения, в одном кадре.
• Наличие трёх опорных частот в основном режиме и четырёх в режиме гармонического сигнала обеспечивает получение оптимального изображения на разных глубинах.
• HPRF (высокая частота повторения импульсов) – режим для измерения более высоких скоростей кровотока на большой глубине.
• ZClear – отслеживание специфических сигналов от различных краёв ткани в реальном времени для улучшения границ и контуров, с одновременной оптимизацией сигнала от ткани для каждого пикселя. Этот алгоритм эффективно устраняет шум и формирует идеальные изображения краёв тканей с улучшенным контрастом.
• RawData – возможность работы с «сырыми» ультразвуковыми данными: изменение параметров визуализации на уже замороженном изображении.
• 8 скоростей воспроизведения кинопетель – гибкая регулировка скорости просмотра сохранённых видеопетель для детального анализа динамики.

Speckle Reduction Imaging (SRI) – режим подавления зернистости на В-изображении.

Spatial Composite Imaging (SCI) – пространственный компаундинг для эффективного подавления артефактов при сканировании.

Диагностические режимы и автоматизация

VETLIGA SV-80 поддерживает полный спектр современных режимов ультразвуковой диагностики:

• B-режим, режимы 2B / 4B (одновременное отображение нескольких срезов)
• Цветной допплер и энергетический допплер
• M-режим, а также анатомический M-режим (AMM)
• Импульсно-волновой допплер (PW) и постоянно-волновой допплер (CW)
• Тканевой допплер (TDI)
• Режимы усиленной визуализации кровотока HR-Flow и ZMicroFlow для отображения мельчайших сосудов и низкоскоростного кровотока
• Панорамное сканирование и расширенное поле зрения ExFOV (Extended Field of View)
• Компрессионная эластография (эластография сжатия)
• 3D/4D-визуализация (объёмное и динамическое трёхмерное сканирование)
• RIMT – радиочастотный метод измерения толщины сосудистой стенки (интима-медиа), обеспечивающий точность до 20 раз выше классического метода
• AutoBladder – автоматическое измерение объёма мочевого пузыря
• AutoFLC – автоматический подсчёт фолликулов
• AutoEF – программный расчет фракции выброса по методу Симпсона

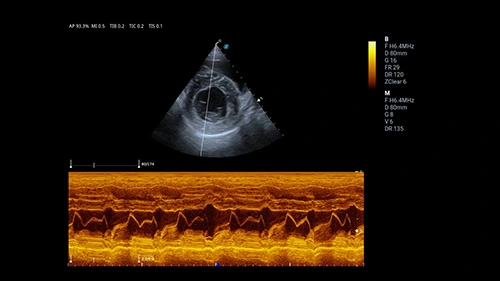

M-режим

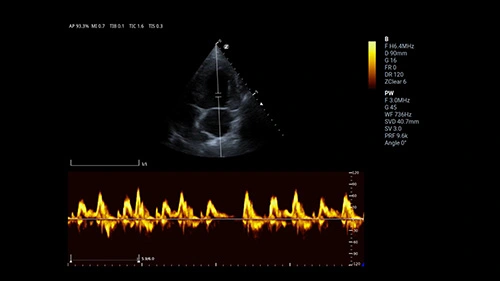

PW

Автоматизация многих измерений сокращает время исследования и повышает воспроизводимость результатов между разными операторами.

Датчики и конфигурация

Ультразвуковой сканер VETLIGA SV-80 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широким набором датчиков:

Конвексный 3C5CD (1,0–7,5 МГц, 128 элементов, угол 71°)

Клинические применения:

• Абдоминальные исследования у животных среднего и крупного размера (печень, селезёнка, почки, ЖКТ, мочевой пузырь)
• Репродуктивная диагностика (оценка матки/яичников у самок, предстательной железы у самцов — по показаниям и в зависимости от вида/доступа)
• Оценка образований, лимфоузлов брюшной полости
• Допплерография крупных сосудов брюшной полости

Линейный 7L4CD (1,5–16,0 МГц, 128 элементов, ширина 38 мм)

Клинические применения:

• Мелкие домашние животные (кошки/собаки): поверхностные органы и структуры, новообразования/абсцессы, контроль краёв и капсулы образований
• Сосуды у мелких и средних животных: оценка периферических сосудов, допплерография кровотока, помощь при сосудистом доступе и пункциях
• Опорно-двигательный аппарат (собаки/лошади): сухожилия, связки, мышцы, поверхностные суставные структуры, диагностика травм мягких тканей
• Поверхностные абдоминальные структуры у мелких животных: стенка мочевого пузыря, поверхностные петли кишечника, брюшная стенка, грыжи
• Мошонка у самцов (кошки/собаки/племенные животные): структура, сосудистый рисунок, воспалительные изменения/перекрут

Микроконвексный 6C1CDS (2,5–13,5 МГц, 128 элементов, угол 135°)

Клинические применения:

• Универсальный датчик для мелких животных: абдоминальные исследования при ограниченных межрёберных промежутках и небольшом окне
• Кардиология у мелких животных (более удобный доступ и геометрия сканирования по сравнению с конвексным)

Фазированный 3P2CA (1,0–6,5 МГц, 64 элемента, угол 89°)

Клинические применения:

• Кардиология у животных среднего и крупного размера (лучшее проникновение на глубину за счёт более низких частот)
• Допплеровские измерения высоких скоростей кровотока при эхокардиографии (в т.ч. при сложных окнах)
• Исследования через межрёберные промежутки при ограниченном акустическом доступе

Фазированный 5P1PAB (2,5–13,0 МГц, 64 элемента, угол 89°)

Клинические применения:

• Кардиология у мелких животных (более высокая частота — выше детализация поверхностных и среднеглубинных структур)
• Эхокардиография у кошек/мелких пород собак, когда важна максимальная разрешающая способность
• Допплерография при оценке клапанных потоков и внутрисердечной гемодинамики у мелких пациентов

Монокристальный фазированный 8P2MAA (3,5–15,0 МГц, 64 элемента, угол 89°)

Клинические применения:

• Кардиология у мелких животных и пациентов со сложным окном, где требуется повышенная чувствительность и качество сигнала
• Исследования поверхностно расположенных сердечных структур у мелких животных

Эргономика и рабочее место ветеринарного врача

VETLIGA SV-80 оснащён эргономичным рабочим местом, рассчитанным на длительную эксплуатацию в клинике:

• 21,5″ медицинский LCD-монитор с высоким разрешением и регулируемым углом наклона до 90°;
• 13,3″ сенсорный командный дисплей с регулировкой угла наклона;
• функциональная панель управления с пневмоприводом регулировки по высоте;
• удобное расположение блока регулировок TGC;
• большое количество физических клавиш и регуляторов на панели управления для быстрого доступа к настройкам;
• встроенный подогреватель геля и держатели для кабелей датчиков;
• широкий набор интерфейсов подключения и средства сетевой интеграции.

Работа с данными и интеграция

VETLIGA SV-80 полностью поддерживает стандарт DICOM 3.0, включая следующие сервисы:

• DICOM Storage – отправка изображений и данных пациента на сервер архивации для удалённого хранения.
• DICOM Print – печать изображений на удалённый принтер по сети через сервис DICOM.
• DICOM Worklist – работа с рабочим списком (Worklist) для запроса и получения данных о пациенте с серверной базы.
• DICOM MPPS – передача статуса исследования пациента на сервер MPPS, позволяющая другим системам своевременно получать информацию о ходе исследования.
• DICOM Query/Retrieve – запрос и извлечение данных пациента с сервера (например, для загрузки прошлых исследований данного пациента).
• DICOM Structured Report – отправка структурированных отчётов (протоколов исследований) с изображениями на сервер DICOM.

Отличительной особенностью аппарата VETLIGA SV-80 является возможность обмена исследованиями по QR-коду.

Сканер генерирует QR-код, который можно мгновенно считать смартфоном или планшетом для оперативной передачи ключевых материалов исследования — изображений, кинопетель и отчёта. Это позволяет быстро поделиться результатами с коллегами для консультации или экспертной поддержки: данные отправляются напрямую с аппарата, без использования внешних носителей, что ускоряет принятие клинических решений.

Области применения

VETLIGA SV-80 может применяться для ультразвуковой диагностики в широком спектре ветеринарных направлений:

1. Абдоминальная ультразвуковая диагностика мелких домашних животных (исследование печени, почек, селезёнки, желудка, кишечника, мочевого пузыря и др. у кошек, собак и т.п.)
2. Сосудистые исследования (допплерография кровотока в крупных сосудах, оценка сосудистых аномалий и перфузии органов)
3. Кардиологические исследования (эхокардиография) у животных различных видов
4. Репродуктивная диагностика и акушерство (включая мониторинг беременности и патологий репродуктивной системы у домашних и сельскохозяйственных животных)
5. Исследования малых органов и поверхностных структур (щитовидная железа, лимфатические узлы, подкожные образования и др.)
6. Исследования опорно-двигательного аппарата (мышцы, сухожилия, суставы; например, диагностика травм связок у спортивных лошадей)

Ключевые преимущества VETLIGA SV-80

• Обеспечьте точность диагностики: современные технологии адаптивной оптимизации формируют чёткие и детализированные изображения, повышая достоверность результатов.
• Обеспечьте точность измерений: автоматическое многократное увеличение зоны интереса для прецизионного наведения измерительных маркеров позволяет выполнять высокоточные измерения.
• Облегчите работу специалистов, в том числе имеющих небольшой опыт УЗ-диагностики, благодаря интуитивно понятному интерфейсу и удобному управлению режимами и настройками.
• Гарантируйте долгие годы бесперебойной работы кабинета УЗИ – аппарат и датчики сконструированы с учётом специфики ветеринарной практики и рассчитаны на длительное использование без поломок.
• Расширьте спектр услуг вашей клиники за счёт поддержки широкого набора датчиков для исследования различных анатомических областей у животных.
• Избавьте себя от лишних забот о сервисном обслуживании – компания VETLIGA имеет собственную сервисную службу, обеспечивающую поддержку оборудования в различных регионах страны.
