Ультразвуковой аппарат SonoScape S20Exp Vet

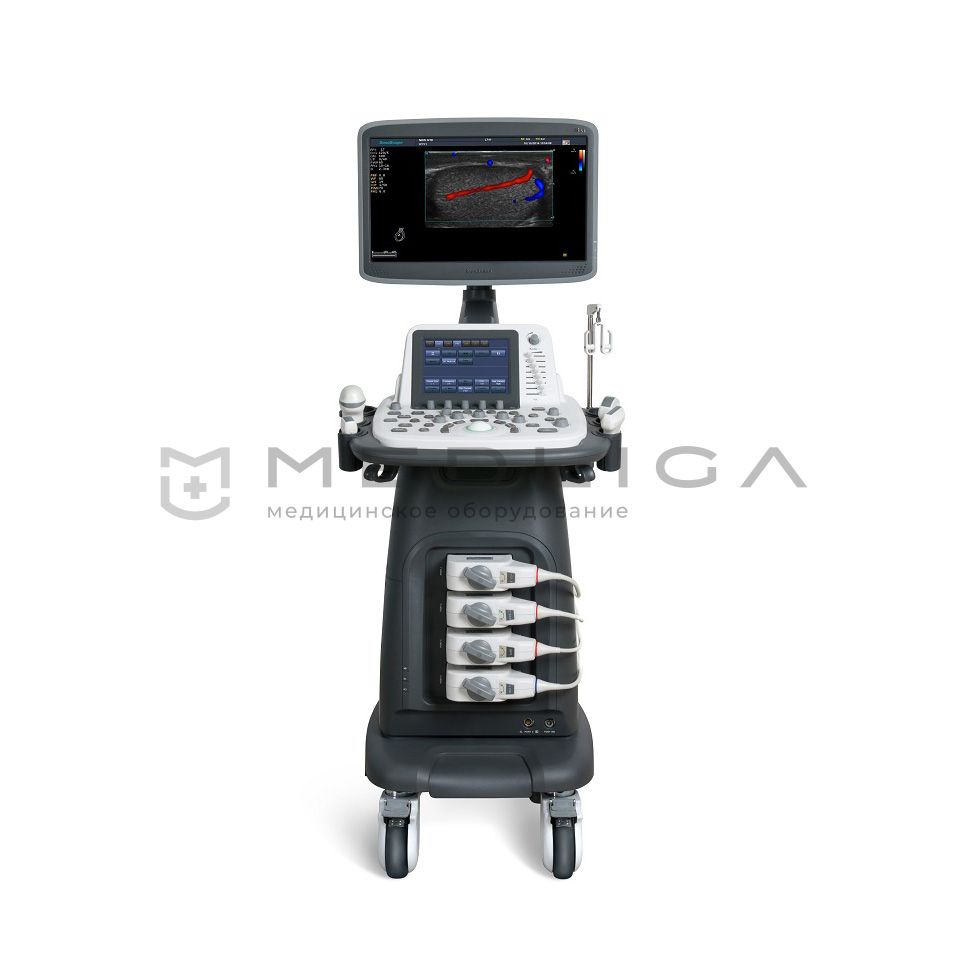

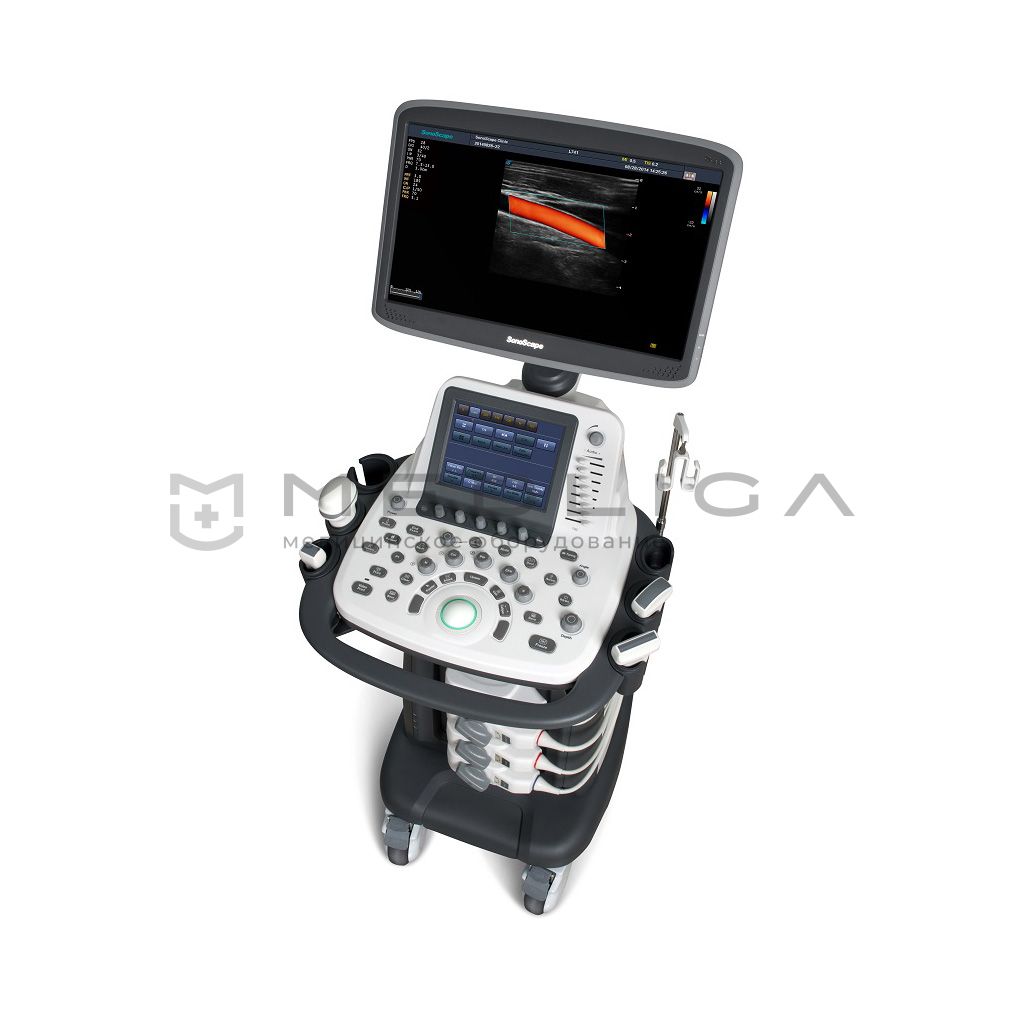

SonoScape S20Exp Vet — стационарный ультразвуковой сканер среднего класса, разработанный для ветеринарной диагностики. Аппарат обеспечивает качественную визуализацию благодаря поддержке широкого спектра режимов сканирования и высокоплотных датчиков. Оснащенный 17-дюймовым ЖК-монитором, 8-дюймовой сенсорной панелью управления и 4 активными портами для датчиков, SonoScape S20Exp Vet подходит для исследований мелких (собаки, кошки) и крупных животных (лошади, КРС) в ветеринарных клиниках с умеренным и высоким пациентопотоком. Компактный дизайн, эргономичное управление и доступная цена делают его оптимальным выбором для ветеринарных учреждений, стремящихся сбалансировать функциональность и бюджет.

Технические характеристики УЗИ аппарата SonoScape S20Exp Vet

• Тип системы: Стационарный цифровой ультразвуковой сканер.
• Класс: Средний.
• Дисплей: 17-дюймовый цветной ЖК-монитор с регулируемым углом наклона.
• Сенсорная панель: 8-дюймовая сенсорная панель управления для быстрой настройки параметров.
• Порты для датчиков: 4 активных порта, 1 паркинговый порт.
• Жесткий диск: 500 ГБ для хранения изображений и данных.
• Хранение данных: USB 2.0, DVD-RW, поддержка DICOM 3.0 для интеграции с PACS.
• Free hand 3D : реконструкция объемного изображения методом свободной руки (опци).
• Частотный диапазон системы: 1–16 МГц
• Глубина сканирования: До 360 мм.
• Энергопотребление: не более 600 Вт, источник бесперебойного питания (опция).
• Вес: ~75 кг (с тележкой, без датчиков).
• Размеры: ~120-130 см (высота) × 55 см (ширина) × 75 см (глубина).
• Гарантия: 24 месяца на аппарат, 12 месяцев на датчики.

Режимы сканирования и технологии

SonoScape S20Exp Vet поддерживает широкий набор режимов и технологий, обеспечивающих высокую точность диагностики. Ниже приведены основные режимы и функции, указанные в вашем запросе:

Основные режимы визуализации

• B-режим (2D-визуализация): Основной режим для отображения тканей, органов и костей с высокой контрастностью.
• M-режим (движение): Используется для оценки движения структур, например, сердечных клапанов в эхокардиографии.
• B/M-режим: Комбинированный режим, отображающий 2D-изображение и M-режим одновременно.
• B/B-режим: Двойное отображение двух 2D-изображений для сравнения.
• 4B-режим: Четыре 2D-изображения на экране для одновременного анализа нескольких зон.

Тканевая гармоника (THI)

• Использует гармонические частоты для улучшения качества изображений глубоких структур.
• Уменьшает шумы и артефакты, улучшает визуализацию у животных с плотными тканями или ожирением.

Изменение масштаба изображения

• Поддержка масштабирования в реальном времени и в стоп-кадре для детального анализа структур.
• Позволяет фокусироваться на мелких деталях без потери качества изображения.

Допплеровские режимы

• Цветной допплер (CFM). Визуализация кровотока с цветовым кодированием направления и скорости.
• Энергетический допплер (PDI). Оценка кровотока с высокой чувствительностью, без учета направления.
• Направленный энергетический допплер. Улучшенная визуализация направления кровотока.
• Импульсно-волновой допплер (PW). Измерение скорости кровотока в конкретной области.
• Постоянно-волновой допплер (CW). Непрерывное измерение высоких скоростей кровотока, например, при стенозе клапанов.
• Тканевой допплер (TDI). Оценка скорости движения миокарда для кардиологических исследований.
• SonoElastography компрессионная эластография с количественной оценкой (опционально)

Комбинированные режимы

• Дуплексный режим. Одновременное отображение 2D-изображения и допплеровского спектра (например, B-режим + PW).
• Триплексный режим. Комбинация 2D-изображения, цветного допплера и PW/CW для комплексной оценки кровотока.

Compound Imaging (режим раскачки УЗ-луча)

• Технология пространственного компаундинга, использующая несколько углов сканирования для формирования изображения.
• Уменьшает артефакты, улучшает контрастность и четкость границ тканей.

Трапецеидальное сканирование

• Расширение поля обзора на линейных датчиках для увеличения зоны сканирования.
• Полезно для исследования крупных структур, таких как суставы или сосуды.

Панорамное сканирование

• Создание расширенного изображения путем объединения последовательных кадров.
• Идеально для визуализации длинных анатомических структур, например, сухожилий.

FreeHand 3D (поверхностная трехмерная реконструкция)

• Ручная 3D-реконструкция для создания объемных изображений без специализированных датчиков.
• Упрощает диагностику сложных структур, таких как плод или опухоли.

Анатомический M-режим

• Позволяет размещать M-курсор под любым углом для анализа движения в нестандартных плоскостях.
• Полезно для сложных эхокардиографических исследований.

Цветной M-режим

• Комбинация M-режима с цветным допплером для оценки кровотока во времени.
• Улучшает диагностику сердечных патологий у животных.

Технология подавления спекл-шума MicroScan

• Алгоритм обработки изображений, снижающий зернистость (спекл-шум).
• Повышает четкость и контрастность изображений, улучшая диагностическую точность.

Основные датчики

SonoScape S20 Vet поддерживает высокоплотные датчики (до 192 элементов) для различных исследований:

Стандартная комплектация

• L742, 4-15MHz/38mm, датчик линейный высокочастотный, высокой плотности ультразвуковой, 192 элемента (поверхностные структуры, сосуды, ортопедия у мелких и крупных животных)
• С613, 4-11MHz/R14mm, 90°, датчик микроконвексный высокочастотный ультразвуковой (кардиология и абдоминальные исследования мелких животных)
• 5P1, 4-8MHz, 90°, датчик секторный фазированный высокочастотный ультразвуковой ( эхокардиография у небольших животных).

Дополнительные датчики

• 3C-A, 1-6 МГц/R50 мм, 70D, датчик конвексный широкополосный ультразвуковой
• 10I2, 4-15 МГц/25 мм, датчик линейный интраоперационный ультразвуковой (Инвазивные процедуры и биопсии)
• 2P1, 1-5 МГц, 90D, 64 элемента, датчик секторный фазированный низкочастотный ультразвуковой ( Эхокардиография у  крупных животных).

Области применения

SonoScape S20Exp Vet предназначен для широкого спектра ветеринарных исследований:

• Абдоминальные исследования: Диагностика заболеваний печени, почек, селезенки и мочевого пузыря.
• Эхокардиография: Оценка сердечной деятельности с использованием TDI, CW и анатомического M-режима.
• Акушерство и гинекология: Диагностика беременности, патологий матки, FreeHand 3D для визуализации плода.
• Ортопедия: Исследование суставов, сухожилий, трапецеидальное и панорамное сканирование.
• Урология: Оценка мочевыводящих путей с микроконвексными и внутриполостными датчиками.
• Инвазивные процедуры: Биопсии с улучшенной визуализацией иглы.

Преимущества SonoScape S20 Vet

Высокое качество визуализации:

• Поддержка Compound Imaging, MicroScan и THI обеспечивает четкие изображения.
• Дуплексный и триплексный режимы улучшают анализ кровотока.

Универсальность:

• Широкий выбор датчиков и режимов для всех ветеринарных дисциплин.
• Подходит для мелких и крупных животных.

Экономическая эффективность:

• Доступная цена для среднего класса, низкие эксплуатационные затраты.

Эргономика и мобильность:

• Компактная конструкция, регулируемый 17-дюймовый монитор.
• Сенсорная панель ускоряет настройку.

Простота интеграции:

• DICOM 3.0 для совместимости с PACS, USB и жесткий диск для хранения.

Ограничения

• Отсутствие полноценного 3D/4D: FreeHand 3D ограничен поверхностной реконструкцией, полноценный 3D/4D доступен в S20Exp Vet.
• Чувствительность допплера: Уступает топовым платформам в транскраниальных исследованиях.
• Опциональные функции: Некоторые датчики и функции (эластография, DICOM) могут быть опциональными, увеличивая стоимость.

SonoScape S20Exp Vet — надежный и универсальный ультразвуковой сканер среднего класса, подходящий для ветеринарных клиник, стремящихся к высокому качеству диагностики при умеренных затратах. Поддержка дуплексного и триплексного режимов, Compound Imaging, MicroScan, панорамного сканирования и FreeHand 3D обеспечивает достойную визуализацию для абдоминальных, кардиологических, акушерских и ортопедических исследований. Эргономичный дизайн, компактность и доступная цена делают его ценным инструментом для ветеринарной практики, несмотря на отсутствие некоторых экспертных функций.
