УЗИ экзотических животных на VETLIGA SV-60: как показал себя сканер на крысах и шиншилле

Введение

Аппарат рассматривался для клиники, которая специализируется на исследовании экзотических животных. Демонстрация проходила на крысах и шиншилле — пациентах с небольшим размером тела, малыми органами и ограниченным акустическим окном. Для такой практики важны не только качество изображения, но и подбор датчиков: в повседневной работе клиники чаще всего используются линейный и микроконвексный датчики, а секторно-фазированный подключается по ситуации. В кейсе VETLIGA SV-60 был представлен в комплектации с тремя датчиками: 6C1PDA, 7L4PDS и 8P1PA.

Почему именно комплектация датчиками так важна при УЗИ экзотических животных?

У экзотических животных врач часто работает с очень маленькими органами, узкими межрёберными промежутками и небольшой глубиной исследования. Один универсальный датчик не закрывает все задачи: для поверхностных структур нужна высокая частота и детализация, для органов брюшной полости — достаточная глубина проникновения и удобная геометрия сканирования, для сердца и сложных окон — компактная апертура секторно-фазированного датчика. Поэтому в этом кейсе ключевым фактором стала не только сама система VETLIGA SV-60, но и сочетание трёх специализированных датчиков.

Тест линейного датчика VETLIGA 7L4PDS

Линейный датчик 7L4PDS применялся для детального исследования малых и поверхностно расположенных структур. Врачи отметили широкий частотный диапазон от 4,2 до 15,0 МГц и возможность настройки глубины изображения от 2 см. Благодаря этому удалось детально исследовать даже совсем маленькие органы у экзотических животных.

Ветеринарный линейный датчик VETLIGA 7L4PDS

Количество элементов: 128 Диапазон частот, МГц: 4.2-15.0 Радиус кривизны, мм: 38

Подробнее

В контексте экзотических животных основное преимущество датчика 7L4PDS — сочетание высокой частоты и малой рабочей глубины. Это помогает врачу получать изображение мелких анатомических структур, где критична не столько глубина проникновения, сколько разрешение и точная настройка зоны интереса.

УЗИ шиншиллы

УЗИ крысы

Тест микроконвексного датчика VETLIGA 6C1PDA

Врачи отметили качество изображения и глубину проникновения микроконвексного датчика 6C1PDA. В сочетании с линейным датчиком он позволил визуализировать органы брюшной полости и мочеполовой системы у крыс и шиншиллы.

По итогам теста линейный датчик обеспечивал высокую детализацию поверхностных и малых структур, а микроконвексный позволял получать изображение глубже расположенных органов при ограниченном акустическом доступе. В ряде случаев комбинация этих датчиков дала возможность визуализировать один и тот же орган с разных сторон: линейный датчик хорошо раскрывал поверхностно расположенные зоны, тогда как микроконвексный за счёт формы и глубины проникновения позволял оценить орган с противоположной стороны тела животного. Такой подход, например, оказался полезен при исследовании почек.

Ветеринарный микроконвексный датчик VETLIGA 6C1PDA

Количество элементов: 128 Диапазон частот, МГц: 2.5-13.5 Радиус кривизны, мм: 15

Подробнее

Такая комбинация особенно важна для ветеринарной клиники, где один и тот же приём может включать исследования животных с разным размером тела, разной глубиной расположения органов и разными диагностическими задачами.

Тест секторно-фазированного датчика VETLIGA 8P1PA

Секторно-фазированный датчик 8P1PA использовали для исследования структур, где важны высокая частота, маленькая апертура и работа через ограниченное окно. В кейсе врачи получили детальное изображение сердца, гипофиза и щитовидной железы. Частота датчика — до 15,0 МГц.

УЗИ крысы

При эхокардиографии мелких животных врачу часто приходится работать через узкое межрёберное пространство и небольшой контактный участок. Здесь важным преимуществом системы становится широкий выбор секторно-фазированных датчиков с разной апертурой, что позволяет подобрать оптимальный вариант под размер пациента и условия доступа.

В данном тесте использовался датчик 8P1PA - это аналог неонатального человеческого фазированного датчика с минимальной рабочей поверхностью. Благодаря небольшой апертуре он удобен для работы с крысами, шиншиллами и другими мелкими пациентами, где стандартный датчик может быть избыточен по размеру.

Ветеринарный секторный фазированный датчик VETLIGA 8P1PA

Количество элементов: 64 Диапазон частот, МГц: 3,5-15,0

Подробнее

Секторно-фазированная геометрия помогает получить диагностическое окно там, где линейный или микроконвексный датчик менее удобен. Для мелких животных это особенно значимо: сердце расположено глубже относительно доступного окна, межрёберное пространство ограничено, а размеры структур требуют высокой детализации.

Удобство управления VETLIGA SV-60 при исследовании мелких пациентов

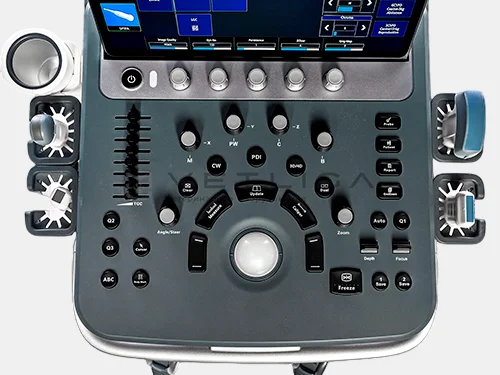

По результатам демонстрации врачи отметили большое количество физических клавиш, интуитивно понятное управление и удобство работы. Для УЗИ экзотических животных это важно: во время исследования маленького пациента специалисту нужно быстро менять глубину, усиление, фокус, частоту и другие параметры, не теряя изображение и не отвлекаясь от положения датчика.

При исследовании крыс, шиншилл и других мелких пациентов врач часто работает в условиях ограниченного времени и небольшого акустического окна. Таких пациентов сложно долго удерживать в одном положении: они постоянно двигаются и норовят вырваться, поэтому настройку изображения приходится выполнять быстро, прямо по ходу исследования. Физические клавиши помогают оперативно изменить глубину, усиление, режим визуализации, не отрываясь от пациента и экрана. Для клиник, где поток исследований включает не только кошек и собак, но и экзотических животных, это снижает нагрузку на врача и делает исследование более управляемым.

Пресеты и режимы VETLIGA SV-60

VETLIGA SV-60 рассчитан на расширенный набор клинических сценариев и поддерживает одновременное подключение до четырёх датчиков, что удобно для многопрофильного приёма и быстрого переключения между разными типами исследований.

Для ветеринарной практики также важны готовые пресеты: предварительные настройки для разных исследований и видов животных, программируемые настройки с сохранением в библиотеке, база данных исследований животных, встроенный глоссарий для измерений и формулы для автоматических расчётов.

Для сложных пациентов важны не только B-режим, но и допплеровские режимы, M-режим, анатомический M-режим, тканевой допплер, режимы усиленной визуализации кровотока, панорамное сканирование, ExFOV и компрессионная эластография. Эти возможности расширяют сценарии применения аппарата: от абдоминальной диагностики и исследования малых органов до кардиологии, сосудистых исследований и оценки поверхностных структур.

Итоги кейса

Кейс подтвердил, что VETLIGA SV-60 уверенно подходит для ультразвуковой диагностики очень мелких пациентов, где особенно важны высокая детализация, правильный выбор датчика и быстрый доступ к настройкам.

Ветеринарный УЗИ-сканер VETLIGA SV-60

Тип: Стационарный Класс: Экспертный Количество портов для датчиков: 4

Подробнее

В работе с крысами и шиншиллами каждый датчик закрыл свою задачу: линейный 7L4PDS помог детально оценить малые органы и поверхностные структуры, микроконвексный 6C1PDA — визуализировать органы брюшной полости и мочеполовой системы, а секторно-фазированный 8P1PA — получить изображение сердца, гипофиза и щитовидной железы.

Такой набор датчиков хорошо подходит для клиник, которые работают не только с кошками и собаками, но и с экзотическими животными: грызунами, мелкими млекопитающими и пациентами с ограниченным акустическим доступом. Если сканер позволяет проводить исследование у таких миниатюрных пациентов, как крысы и шиншиллы, то для большинства ежедневных задач при работе с кошками и собаками его возможностей более чем достаточно — от абдоминальной диагностики и кардиологии до оценки малых органов, сосудов и поверхностных структур.

Практический вывод

Для УЗИ экзотических животных важен не один универсальный датчик, а продуманная диагностическая конфигурация. В этом кейсе VETLIGA SV-60 показал сильное качество изображения на разных типах датчиков и подтвердил практическую ценность как система для сложных ветеринарных исследований: линейный датчик обеспечил детальную визуализацию малых и поверхностных структур, микроконвексный — уверенное изображение органов брюшной полости и мочеполовой системы, а секторно-фазированный — работу с сердцем и сложными акустическими окнами.

По вопросам комплектации, совместимости и поставки VETLIGA SV-60 обращайтесь к специалистам VETLIGA. Задать вопрос
